Gitar Pickups
En gitar pickup har som oppgave å forsterke vibrasjonen av strengene. Denne vibrasjonen blir så omformet til et elektronisk signal som blir sendt gjennom gitaren og ut i forsterkeren.
Oppbygging, type coil wire, antall windings, magneter og hvordan coil wiren blir lagt på bobbin er avgjørende for hvordan den vil formidle lyden du ønsker å skape. De lages i ulike design, størrelse og av ulike materialer.
Pickup typer
De deles inn i to kategorier, Single Coil og Humbucker.
Single Coil
Er en pickup bestående av en single bobbin som det spinnes flere tusen runder av copperwire. Magnetene går gjennom bobbing. Det er pole piece som er magnetisert og disse går fra bunnen til toppen av bobbin. Pole piecene kan være staggered eller flate på toppen.
Velkjent oppsett er SSS med single coil. En annen variant er f.eks P90 med bar magnet i bunnet. Her får du mer output, mer bass og trøkk enn en standard single coil.
Humbucker
Består av to single coil bobbins som blir koblet sammen. Humbucker er konstruert slik at de reduserer denne støy en normal pickup kan lage..
Humbucker får noe høyere output en en single coil, og passer til mange ulike genere. Humbucker bruker en bar magnet på undersiden, 6 pole pieces slugs og 6 pole screws i en standard Humbucker.
Designmessig kommer den med ulike type cover som f.eks Lukket cover, H cover, Open cover og uten cover
Magneter

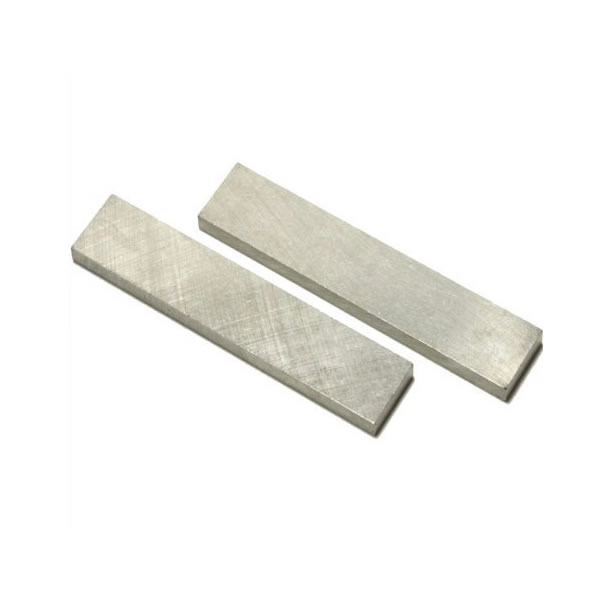

Alnico magneter består av Aluminium, Nikel og Cobalt. I pickupene har du ulike varianter av bar magneter og polepiece magneter. Disse finnes også i ulike styrker.
De mest vanlige magnetene er Alnico II, V og VIII. Men finnes også i III og IV.

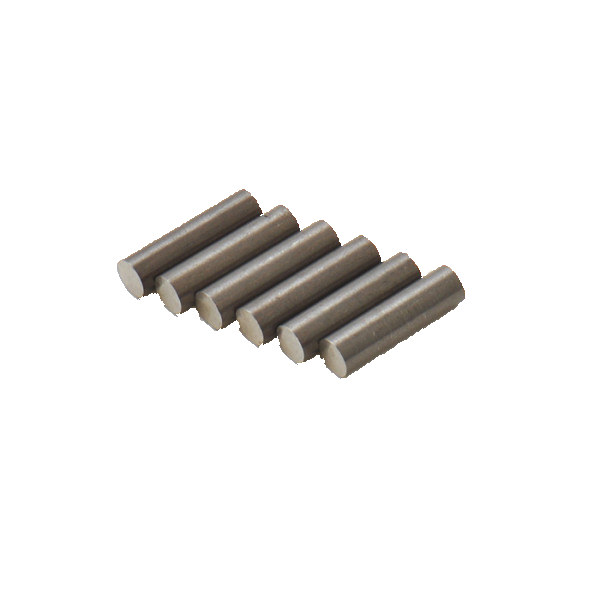

Polepiece benyttes i vanligvis i singel coil og bar magnets i humbucker og P90-. Det finnes selvsagt mange ulike varianter.
Magnetene har som oppgave å forsterke vibrasjoner av strengene og omforme dette til et elektrisk signal. I tillegg vil magnetenes valg påvirke hvor hot og hvordan lyden blir i gitaren.
Alnico 2 og 5 er det mest brukte magnetene. Begge har ulike karakteristikk hvor Alnico 2 har et mykere uttrykk med mer mid og bass og mildere highs. Benyttes i ulike pickups, P90, Single Coils og tele.
Alnico 5 får du høyere output, mer highs og tightere tone. I neck posisjon for mindre muddy og renere tone. Benyttes ofte i humbucker, single coil, P90 og tele.
Magnetene benyttes i forskjellige pickups avhengig av hvilken lyd du er på jakt etter.
Coil Wire

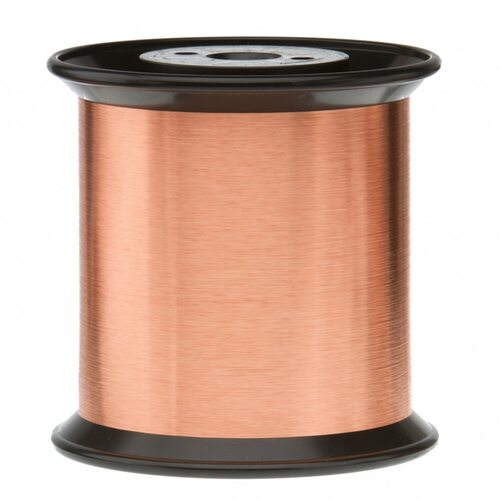

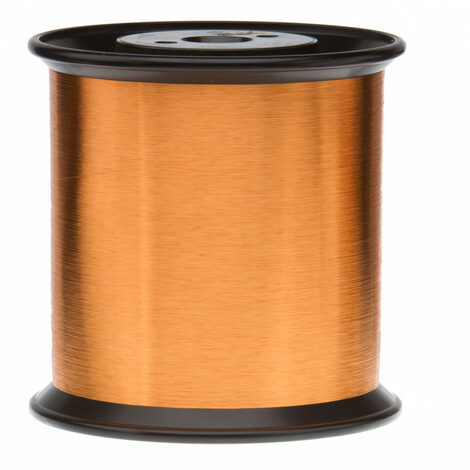

Det finnes forskjellige copper wire som benyttes i gitar pickups. Enameled, Plain Enamel, Forvar, Polymideimide 42 AWG (American Wire Gauge) Er standard coil wire bruke på bl.a humbucker,
Strat og Tele..

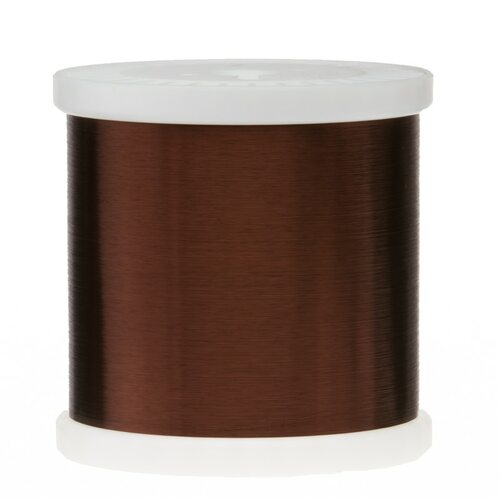

Plain Enamel er ofte brukt på gamle Vintage pickups.
43 AWG trenger færre runder rund coilen for å oppnå samme output som en 42 AWG wire.
42 AWG er standard I Single Coil, Humbucker, Tele Bridge
43 AWG benyttes i Tele neck pickups.
Men der er ingen fasit:-)
R W R P
Reverse Winding – Reverse Polarity
En Single Coil i kombinasjon med en annen er laget med motsatt wiring retning og motsatt magnet retning.
Når da pickupene brukes sammen gir dette en hum-canceling effect, slik at det unngås støy og uønsket lyder.
Samme med en Humbucker som blir laget på en slik måte at de er RWRP i kombinasjon.
Scatten vs Maskin
En scatten wound pickup blir laget ved at wire føres gjennom fingrene inn på bobbin. Rekkefølgen av hvordan wire legger seg rundt bobbin, avhengig av hvordan hånden beveger seg. Hvor tett og komprimert wire blir lagt på styres av hvor mye press fingrene påfører wire.
Maskin wound blir veldig strukturert påført coil wire og med samme presse på wire under spinningen. Dette resultere i at hver pickup blir tilnærmet helt lik.
Når en pickup blir scatten spunnet, så gjør det noen med avstanden mellom forrige runde rundt bobbin. Dette skal gi et annet uttrykk enn en coil som blir lagt “perfekt” nære til den forrige runden.
Wax On
Pickups kan bli lagt i bivoks/parafinvok for å “lukke” den. Dette gjøres for å forhindre støy, feedback og uønsket “hyle” lyder. De legges i smeltet voks alt i fra 5-20 minutter. Når siste luftboble forsvinner er den klar til tørking, montering og rock n roll:-)
